ГРПШ-03-2У1-СГ (ПГК-ГРПШ; ШЗР-03-СГ; УГУ-03-СГ)

ГРПШ‑03‑2У1‑СГ — это шкафной газорегуляторный пункт, оборудованный двумя линиями редуцирования: основной и резервной, которые полностью дублируют друг друга по составу оборудования. В конструкцию включён измерительный комплекс для учёта расхода газа — он нужен для контроля потребления и ведения коммерческого учёта.

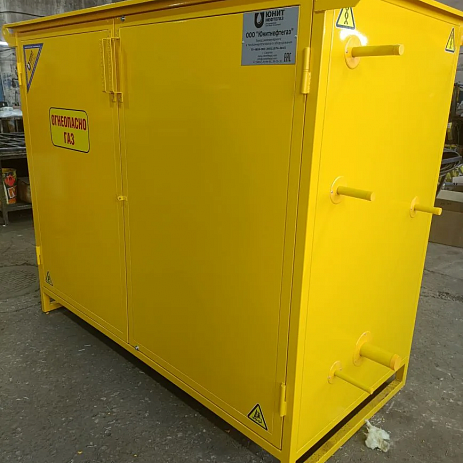

В состав основной линии входят: регулятор давления газа, фильтр, запорная арматура, предохранительный клапан, манометры и обогревательное устройство. Всё оборудование размещено в металлическом шкафу, при необходимости оснащаемом системой обогрева — это важно для стабильной работы в холодных условиях.

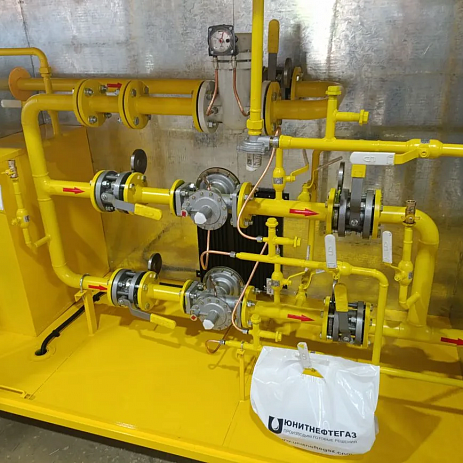

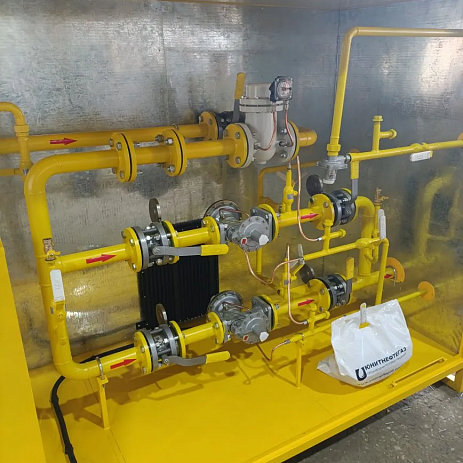

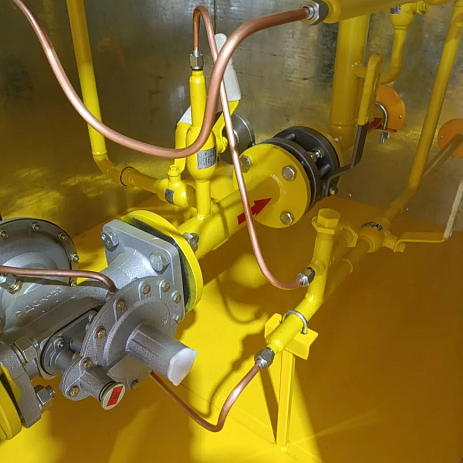

Технологическая схема пункта базируется на современных компонентах: для регулировки давления применяются регуляторы РДСК‑50М1, а очистку газа от примесей и механических загрязнений обеспечивают фильтры ФГ‑50. Защиту системы реализуют два типа клапанов: запорный — он перекрывает подачу газа при сильных отклонениях давления, и сбросной КПС‑20 — он сбрасывает излишки газа, если давление ненадолго незначительно превышает допустимые значения.

Благодаря наличию резервной линии и продуманной системе защиты ГРПШ‑03‑2У1‑СГ сохраняет работоспособность даже при авариях или во время техобслуживания основной линии, а измерительный комплекс позволяет надёжно контролировать расход газа и обеспечивать безопасность эксплуатации.
